• DIGITAL CAMERA
    LOG
    MEASUREMENT SYSTEM

    デジタルカメラ利用の丸太計測システムで、
    現場で行う作業員の効率化

  • EXACT
    SPEEDY
    COST

    現場作業員の検知・検収にかかる従事時間削減を目的!

  • TOKAI
    BUSINESS
    SOFTWARE

    安心の導入から運用まで全国サポート

人でも数えられます
まだ数えられます
ちょっときびしい
速測デジなら確実に

開発背景 HAYASOKU DIGI

丸太画像計測システム 速測デジは、従来の1名が手検尺、1名が野帳に記入の煩雑さから開放されます!
長年の人的作業に”IT”を取り入れ開発した製品です。
厳しい環境の中、少しでも業務効率化ができる様、長期に渡って実現致しました。
※岐阜県森林組合様と共同開発

「効果」
 ・直送納材量の増加に伴う山元作業の低減
 ・在庫管理必要性
 ・納材本数の不整合等のクレーム対応
 ・伝票処理の簡素化
 ・検知・検収の分業(誰でもできる)

手検尺(現作業)

2人1組で現場に行き、1名が手検尺、1名が野帳に記入。計測を行うには現場に行くことは必須になり、移動時間もかかります。安全面での問題もございました。

デジカメ&速測デジが解決!

原木流通の増量を見据えて、現場で行う作業員の効率化および現場作業員の検知・検収にかかる従事時間削減を目的としました。

速測デジ

現場にて1人で撮影を行えます。写真に撮っておけば、計測作業はいつでも誰でも行え、計測を行うための移動時間もかかりません。作業も安全に行えます。

速測デジアプリケーション

【 特徴 】
樹種により異なる丸太の断面模様に合わせた複数樹種対応認識モード搭載・
雨天、逆光における木材の色の変化を吸収するモード切り替え機能・
自動計測用の写真撮影は、10cm四方の測定板を3カ所に貼り付けて撮影・
自動認識で発生する誤認識、誤差の手動補正は、マウス操作で簡単操作・
自動認識時間を軽減の(認識範囲をあらかじめ指定出来る)領域指定認識機能・

速測デジ 作業フロー

【 ソフトウェアー処理特徴 】
・自動認識で発生する誤認識、誤差の手動補正は、マウス操作で簡単操作
・マルチコアCPUの性能を引き出す並列処理機能。
・帳票データ、CSV吐出し。

  • All
  • 写真取り込み
  • 写真設定
  • 認識・修正
  • 重要作業(マーカー設定)
  • 計測
  • 帳票印刷

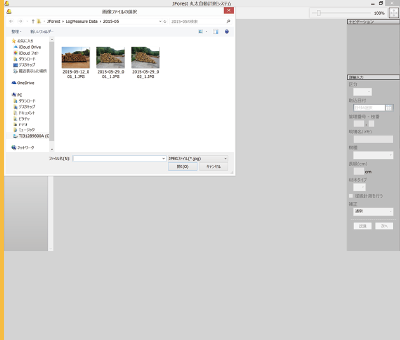

Step1

写真の取り込み

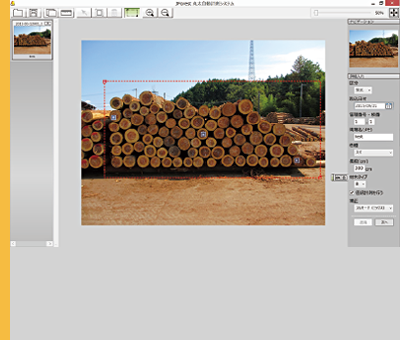

Step2

読取範囲の設定

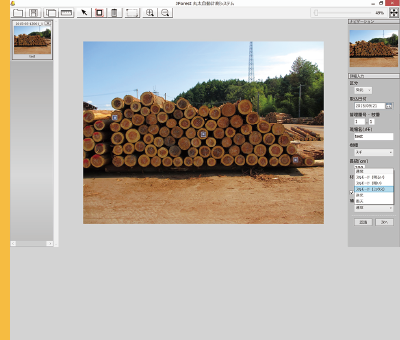

Step3-1

樹種、長級を選択

Step3-2

樹種、長級を選択

Step4

撮影モード設定

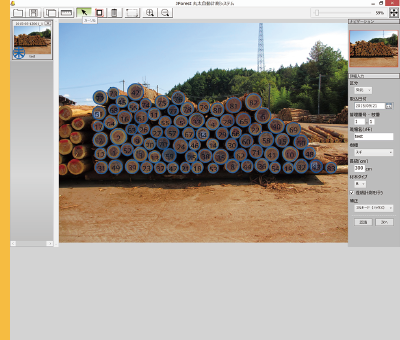

Step5

認識、解析

Step6

ごみ取り作業

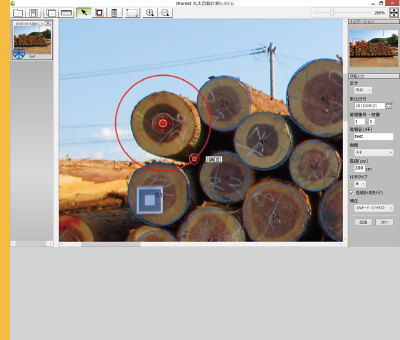

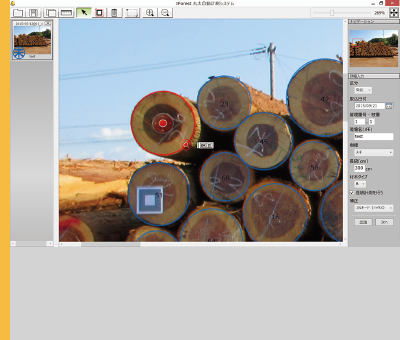

Step7-1

修正作業

Step7-2

修正作業

Step7-3

修正作業

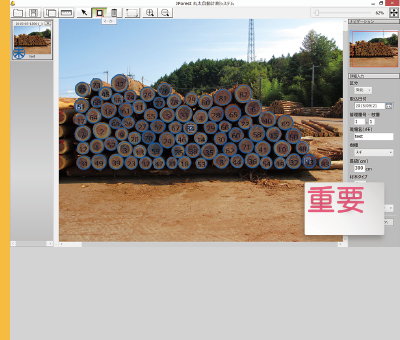

Step8-1

マーカー設定

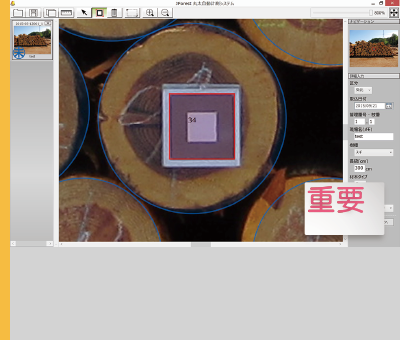

Step8-2

マーカー設定

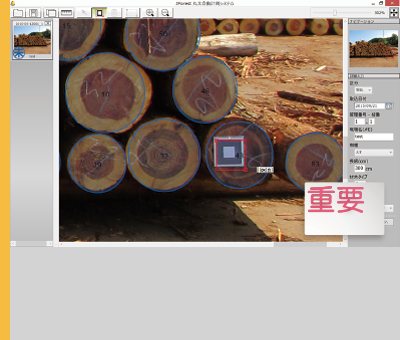

Step8-3

マーカー設定

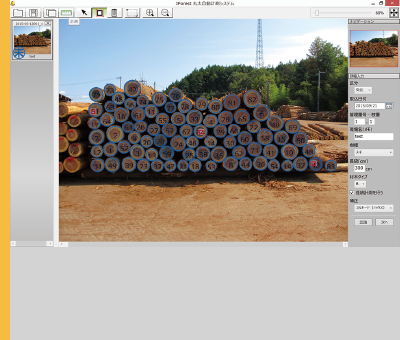

Step9

計測

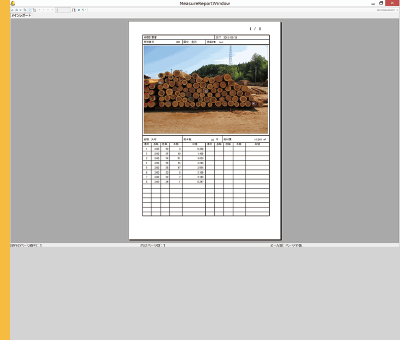

Step10

帳票の印刷

撮影方法の ポイント

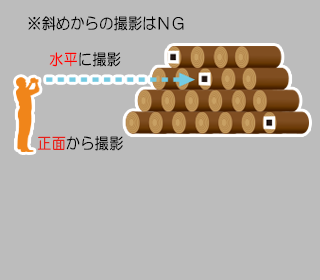

POINT<1>

正面から撮影しカメラの高さは中心マーカーに向かって水平撮影。

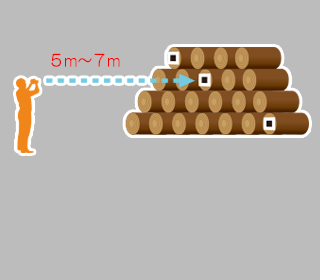

POINT <2>

木材から離れる距離は5m~7mで撮影する。

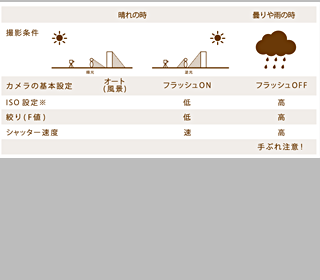

POINT<3>

撮影時の条件に合わせて撮影しましょう。

速測デジ製品価格体系

  • 速測デジ アプリケーション  *3 ライセンス分まで セットアップCD-ROM・USBドングルキー各 3本
  • 速測デジ アプリケーション  *8 ライセンス分まで セットアップCD-ROM・USBドングルキー各 8本
  • 速測デジ アプリケーション  *15 ライセンス分まで セットアップCD-ROM・USBドングルキー各 15本
